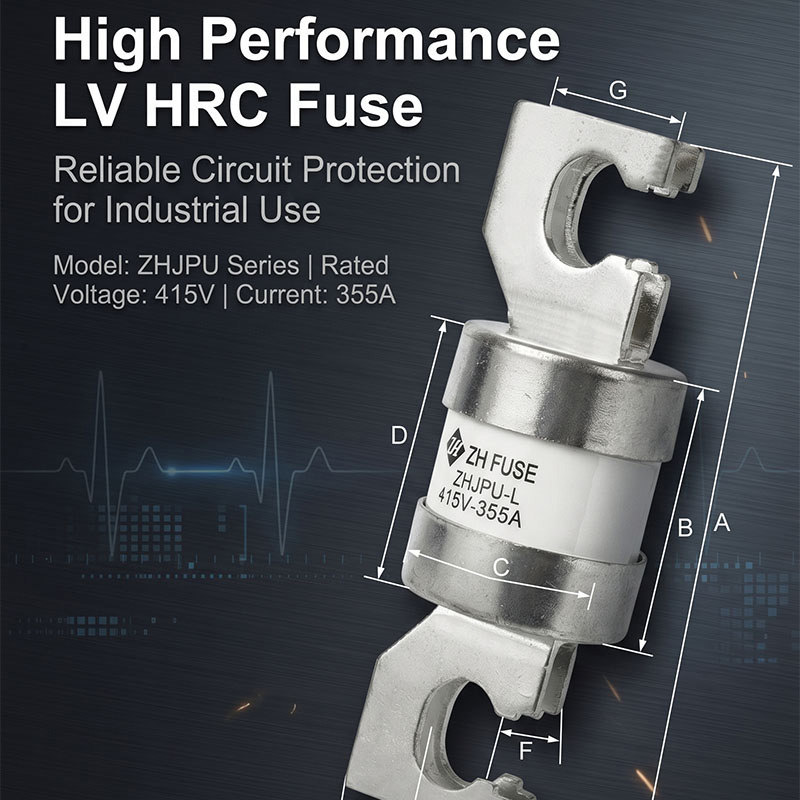

Које предности сигурности и перформанси ИЕЦ 60269 415В високострујни осигурач пружа за индустријске системе дистрибуције електричне енергије?

1. Дизајн језгра и стандардна дефиниција ИЕЦ 60269 високострујних осигурача

ИЕЦ 60269 формира глобални обједињени стандардни оквир за нисконапонске осигураче велике прекидне способности, дефинишући строга правила за називни напон, струјни капацитет, временско-струјне карактеристике, механичку структуру и стандарде за сигурносна испитивања. За индустријске 415В трофазне дистрибутивне мреже, јаке струјне везе осигурача морају задовољити и захтјеве за преоптерећење са спорим ударом и тренутне прекиде кратког споја како би заштитили скупу опрему за напајање низводно.

Традиционални осигурачи са пластичним омотачем суочавају се са очигледним дефектима у индустријским окружењима високе струје, укључујући недовољну отпорност на топлоту, лабаве контактне терминале и ограничени прекидни капацитет. Керамичка структура на вијцима коју је усвојио овај производ решава ове болне тачке преко интегрисаног кућишта отпорног на високе температуре и посребрених бакарних прикључних терминала. Као стандардизована заштитна компонента дизајнирана за тешка индустријска нисконапонска кола,ИЕЦ 60269 415В високострујни осигурачобједињује толеранцију димензија и индикаторе електричних перформанси како би се постигла међупројектна заменљивост за инжењерске интеграторе.

1.1 Два основна модула функционалног дизајна

• Керамички изолациони модул кућишта: Керамички материјал високог алуминијума блокира експанзију лука током прекида квара, са одличном термичком стабилношћу да би се избегла деформација шкољке под дуготрајним оптерећењем називне струје.
• Модул проводних терминала спојених вијцима: посребрење смањује отпор контакта између карике осигурача и сабирнице, контролишући пораст температуре на тачкама спајања у оквиру стандардних граница чак и при континуираном раду са високом струјом.
• Модул унутрашњег топљивог елемента: Калибрисана метална талина одговара карактеристичној кривој гГ/гЛ, постижући степеновану координацију заштите са узводним и низводним заштитним уређајима кола.

1.2 Вредност усклађености са стандардом ИЕЦ 60269

Производи који у потпуности прођу испитивање типа ИЕЦ 60269 могу се применити у индустријским пројектима широм Европе, југоисточне Азије и Аустралије без поновљених сертификата о безбедности. Стандард примењује ригорозне тестове прекида кратког споја и механичких вибрација како би се елиминисали скривени ризици као што су цурење лука, пуцање шкољке и превремено топљење под нормалном радном струјом. За тимове за набавку који се баве прекограничним пројектима опреме, усклађеност са јединственим стандардима у великој мери поједностављује квалификацију компоненти и процесе прихватања пројеката.

2. Комплетна табела параметара стандардне техничке спецификације

Електрични дизајн и набавка се ослањају на јасне стандардизоване параметре за комплетно усклађивање кола и избор модела. Ова серија покрива опсеге називне струје од 200А до 400А под радним напоном од 415В наизменичне струје, са обједињеним механичким и електричним индикаторима како би се смањило оптерећење поновљеног поређења параметара током пројектовања пројекта. Табела испод сортира све основне фиксне спецификације применљиве на линију модела ЗХЈПУ-Л.

2.1 Логика избора модела за различита оптерећења кола

• Гране за дистрибуцију лаке индустрије (200А~280А): Погодно за помоћну опрему малих фабрика, разводне ормане за осветљење и контролне табле мале снаге са стабилним уједначеним оптерећењем.
• Средњи управљачки кругови мотора (300А~360А): Одговара трофазним моторима средње величине, системима погона транспортера и секундарним заштитним петљама једног трансформатора.
• Тешка главна улазна кола (380А~400А): Примењује се на заштиту главних сабирница великих центара за дистрибуцију енергије, излазних терминала генератора и главних петљи за напајање тешке машинерије.

2.2 Предности обједињеног заједничког дизајна у свим тренутним разредима

Свака тренутна спецификација у овој линији производа задржава идентичну керамичку структуру кућишта и распоред вијака. Овај конзистентан дизајн омогућава особљу за одржавање да користи исте алате за инсталацију и стандарде управљања резервним деловима, избегавајући специјалну припрему уређаја за различите тренутне нивое. Јединствена посребрена дебљина терминала гарантује конзистентне перформансе отпора контакта у целом асортиману производа, елиминишући одступање од пораста температуре узроковано недоследним димензијама терминала током дуготрајног паралелног рада ормана.

3. Предности керамичког кућишта и посребреног материјала терминала

Избор материјала директно одређује дуготрајан радни век и радну сигурност високострујних осигурача у тешким индустријским окружењима. Јефтини пластични осигурачи користе органске полимерне материјале који омекшавају и деформишу се под дуготрајном високом температуром, док голи бакарни терминали брзо оксидирају у влажним или прашњавим радионицама, подижући отпор контакта и изазивајући абнормалне грешке у прегревању.

Систем двоструког материјала од керамичке шкољке и посребрених бакарних терминала истовремено решава ове недостатке у издржљивости. Индустријска керамика високе чистоће издржава континуирану високу температуру без деформације, а посребрени слој на бакарним терминалима изолује оксидацију ваздуха како би одржао стабилне проводљиве перформансе годинама. За индустријске системе напајања који раде 24 сата дневно, ова конфигурација материјала у великој мери смањује учесталост редовних циклуса провере и замене компоненти.ИЕЦ 60269 415В високострујни осигурачусваја ово зрело решење композитног материјала за прилагођавање фабричким окружењима са високом прашином, високом влажношћу и честим флуктуацијама температуре.

• Керамичко кућиште: Високе перформансе сузбијања лука, спречава прскање лука напоље током прекида кратког споја како би се избегао ризик од пожара унутар ормара за разводне уређаје.
• Посребрени бакарни терминали: Ниска отпорност на контакт, минимални пораст температуре под пуним називним оптерећењем, антиоксидација и антикорозија за приобалне или хемијске фабрике.
• Средство за гашење лука са унутрашњим пуњењем: Тренутно апсорбује енергију лука током сечења са грешком, подржавајући високу прекидну моћ без пуцања или фрагментације кућишта.

3.1 Перформансе термичке стабилности у непрекидном раду

Под континуираним радом пуне називне струје хиљадама сати, керамичко кућиште одржава стабилност димензија без ширења или пуцања. Унутрашња топлота коју ствара топљиви елемент равномерно се расипа кроз керамички зид, избегавајући локалне вруће тачке које се појављују на пластичним шкољкама осигурача. Чак иу затвореним разводним орманима са лошом природном вентилацијом, укупни пораст температуре улошка осигурача остаје у оквиру дозвољених граница стандарда ИЕЦ 60269, елиминишући ризик од старења изолације суседних сабирница узрокованих прекомерном локалном акумулацијом топлоте.

4. гГ/гЛ заштитна карактеристика и перформансе прекида грешке

гГ и гЛ представљају универзалне заштитне карактеристике пуног опсега дефинисане ИЕЦ 60269, које покривају два главна типа кварова који прете индустријским струјним круговима: благо дуготрајно преоптерећење и тренутни јак кратки спој. Многи индустријски осигурачи ниског квалитета подржавају само заштиту једног типа, или се превише лако топе под ударном струјом при покретању мотора или не успевају да довољно брзо прекину велику струју кратког споја.

4.1 Логика заштите од преоптерећења од спорог удара (гЛ карактеристика)

Када се кола суоче са благом струјом преоптерећења између 1,3 пута и 5 пута номиналне радне струје, топиви елемент се постепено топи са одложеним деловањем. Ово кашњење избегава лажно прегоревање осигурача током нормалног покретања мотора, пуњења кондензатора и пролазних струјних удара опреме, док се и даље смањује снага ако преоптерећење траје одређено време како би се спречило старење изолације кабла и оштећење опреме од прегревања.

4.2 Логика тренутне заштите од кратког споја (гГ карактеристика)

Једном када дође до јаке струје кратког споја због кратког споја кабла, унутрашњег квара опреме или судара сабирница, унутрашња растопљена моментално испари и формира отворени круг у року од микросекунди. Керамичка шкољка и пунило за гашење лука ефикасно потискују електричне лукове, безбедно изолујући део квара без оштећења електричног лука на околним компонентама разводног уређаја. Високи прекидни капацитет осигурава да осигурач може угасити екстремну струју квара без структуралног пуцања или прскања проводног материјала.

4.3 Селективна координација са узводним и низводним заштитним уређајима

• Усклађује минијатурне прекидаче, прекидаче у ливеном кућишту и контакторе на опреми која се налази на нижој страни ради формирања степена координације заштите.
• Дизајн криве временске струје обезбеђује да се само осигурач гране квара топи током делимичних кварова у струјном кругу, избегавајући нестанак струје у целом систему за читав разводни орман.
• Компатибилан са захтевима координације примарне заштите трансформатора и генератора за средње и велике индустријске системе напајања.

5. Сценарији подударања универзалних индустријских апликација

Стандардизована трофазна дистрибуција напајања од 415 В покрива скоро све фабричке, енергетске и тешке машинске индустрије широм света, а високострујни осигурач са завртњем прилагођава се свакој линији за заштиту језгра у оквиру ових система. Тимови за набавку који управљају портфељима пројеката у више индустрија имају користи од модела једне компоненте који задовољава вишеструке захтеве заштите опреме, обједињујући стандарде за инвентар резервних делова и обуку за одржавање на различитим пројектним локацијама.

• Индустријски дистрибутивни панели и главни разводни уређаји: Користе се као примарна заштита од прекомерне струје за улазне сабирнице ормара, изолујући кварове кратког споја за заштиту целе структуре ожичења ормара.
• Центри за управљање моторима: Заштитите трофазне погонске моторе транспортера, дробилица, пумпи и вентилатора од прегоревања намотаја узрокованог блокираним преоптерећењем ротора или кратким спојем терминала.
• Помоћна кола генератора и трансформатора: Инсталирана на излазним терминалима генераторских сетова и нисконапонских страна дистрибутивних трансформатора како би се блокирала струја квара од ширења ка узводној енергетској опреми.
• Тешке машине и грађевинска опрема: Примењује се на главне улазне петље великих дизалица, опрему за мешање и рударске транспортне машине које раде под променљивим тешким оптерећењима.
• Електрични разводни уређаји за хемикалије и заштиту животне средине: Керамичка изолациона структура је отпорна на ерозију корозивног гаса и влаге унутар контролних просторија хемијских постројења и ормара опреме за третман отпадних вода.

6. Смернице за инсталацију и правила за свакодневно одржавање

Исправна инсталација на вијцима и рутинско одржавање директно продужавају циклус сервисирања карика осигурача и избегавају скривене безбедносне опасности узроковане неправилним састављањем или занемареним прегледом. Сва правила рада прате спецификације помоћног рада ИЕЦ 60269, погодне за особље за електрично одржавање на лицу места без сложене професионалне обуке.

6.1 Стандардне спецификације за инсталацију са вијцима

• Очистите све контактне површине сабирница пре уградње да бисте уклонили слојеве оксида и честице прашине које повећавају контактну отпорност.
• Затегните монтажне завртње помоћу калибрираних момент кључева да бисте избегли лабаве терминале који стварају вруће тачке прегревања.
• Одржавајте вертикални и хоризонтални простор за инсталацију око сваке карике осигурача како бисте осигурали природно расипање топлоте конвекцијом ваздуха без блокирања ожичењем у ормару.
• Поравнајте посребрене површине терминала у потпуности са бакарним равнима сабирница да бисте избегли контакт тачке и ризик од локалног прегревања.

6.2 Стандарди редовног прегледа и одржавања

Током тромесечних прегледа електричних ормана, особље за одржавање треба да визуелно провери да ли на терминалима осигурача нема промене боје (знак ненормалног пораста температуре). Сваки осигурач који показује промену боје кућишта, оксидацију терминала или мању деформацију мора се одмах заменити чак и без топљења квара. Након прекида услед кратког споја, цела карика осигурача захтева потпуну замену уместо делимичне поправке, пошто унутрашње топљење и пунило за гашење лука губе оригиналне перформансе заштите када се активирају.

Управљање складиштем захтева постављање резервних карика осигурача у суво складиште без прашине како би се спречила оксидација посребрених терминала пре инсталације. Компоненте дуготрајног залиха треба да заврше визуелну инспекцију изгледа пре испоруке на градилишта како би се филтрирали производи са површинским огреботинама или дефектима на керамичком омотачу.
