3-полни осигурач прекидач растављач 100А 690В ДИН шина

Растављач осигурача ЗХЕНГРОНГ ХР17-100 је компактан, професионални склопни и заштитни уређај за нисконапонску трофазну дистрибуцију. Комбинује функције прекидача оптерећења, изолационог прекидача и заштите од кратког споја у једној јединици, смањујући компоненте и поједностављујући ожичење панела.

3-полни дизајн штити све три фазе кола. Одређује се на 100А на 690В и усклађен је са ГБ/Т 14048.3-2017, означен као осигурач-прекидач-растављач према стандардној номенклатури.

Дизајн и рад

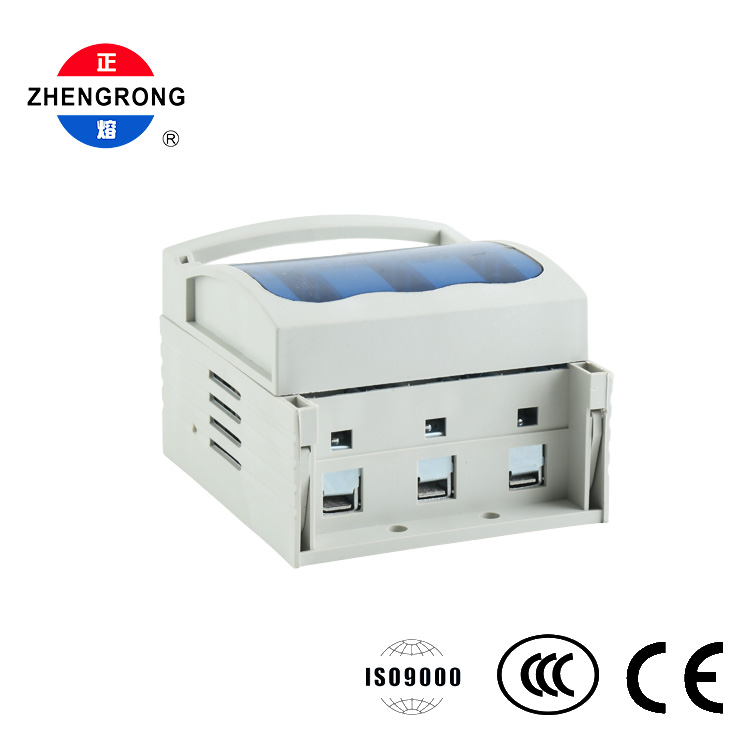

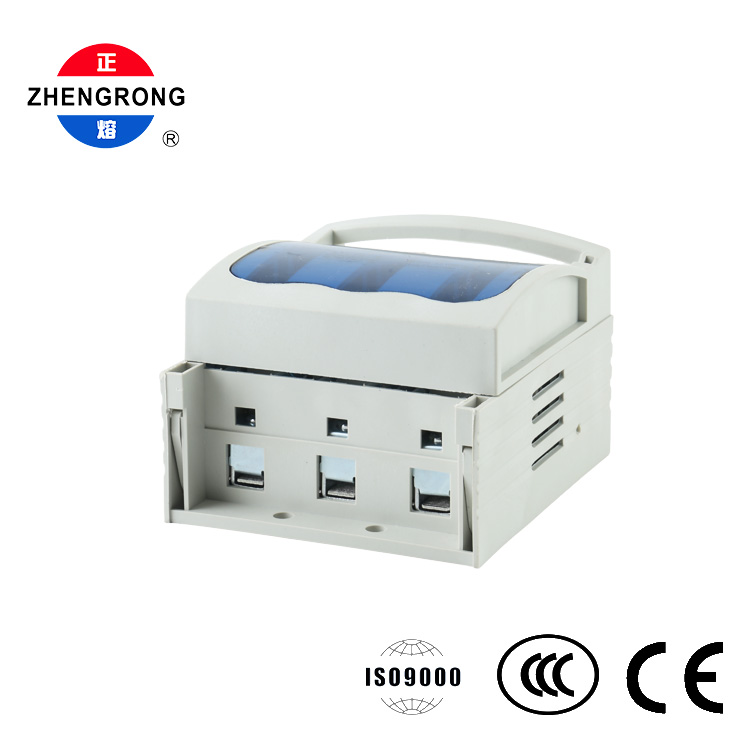

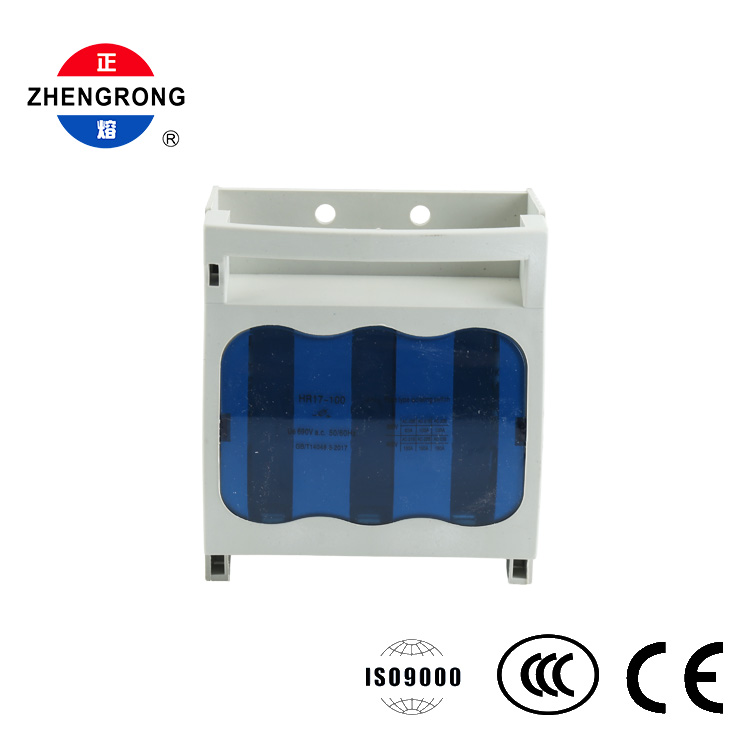

Јединица се састоји од основе и горњег поклопца који се може отворити са интегрисаном хоризонталном ручком на врху. Ручка обезбеђује удобан хват за ручни рад/прекидање, док провидни плави прозор на поклопцу омогућава оператерима да на први поглед провере стање осигурача без отварања јединице.

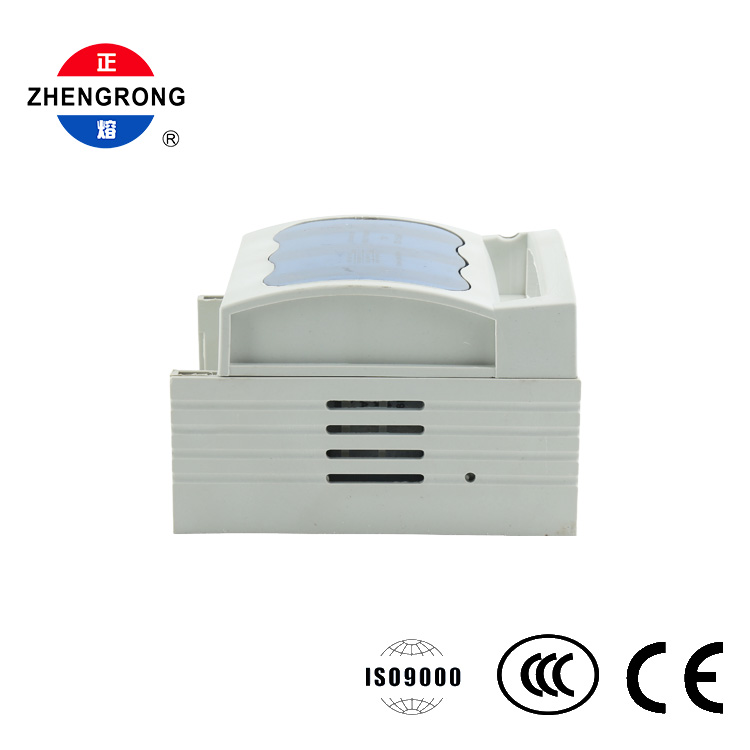

Поклопац у стилу фиоке се отвара за брзу проверу и замену осигурача. Кућиште је изливено од ојачане инжењерске пластике отпорне на ватру (најлон или ПБТ) са ребрима за ојачање за високу механичку чврстоћу, изолацију и отпорност на топлоту.

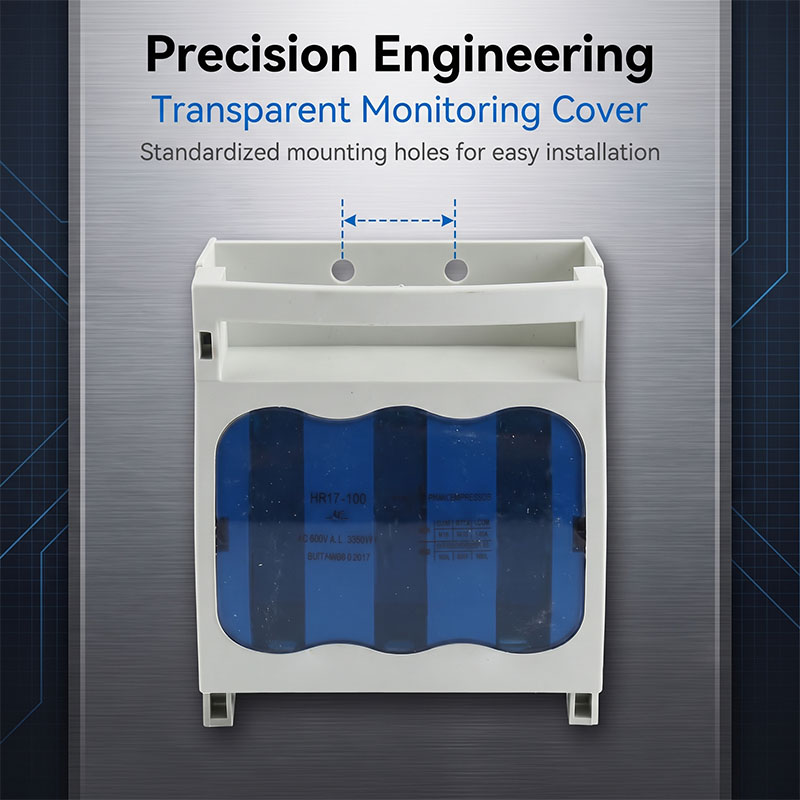

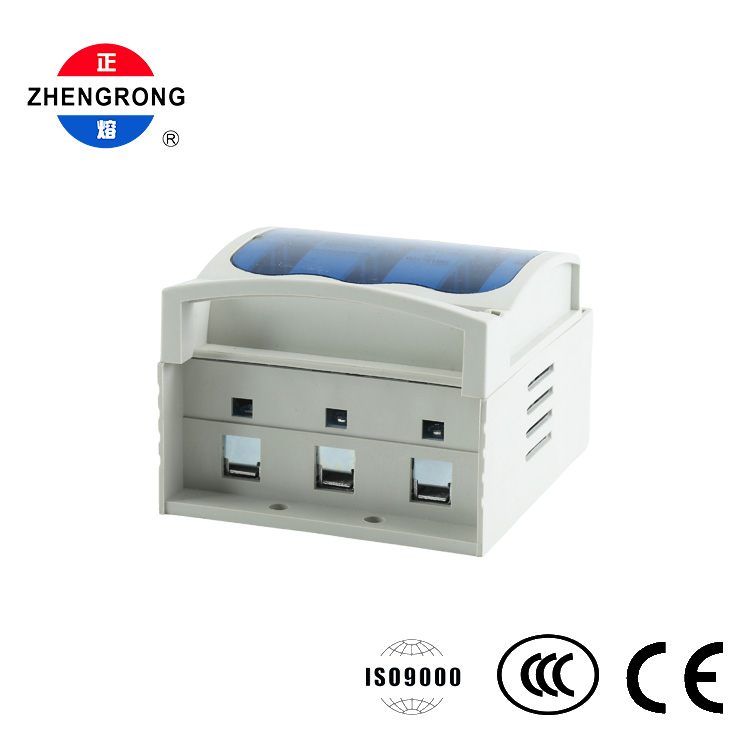

Ожичење се врши преко три доња терминала са прикључцима за шрафове за безбедно фиксирање кабла лако за одржавање. За уградњу, постоље нуди две опције: бочне копче за стандардну монтажу на ДИН шину од 35 мм или две кружне рупе за шрафове на основној плочи за директно причвршћивање на монтажну плочу ормарића. Бочни прорези и резе такође омогућавају упоредну монтажу или додавање помоћних контаката.

Карактеристике

3-у-1 функција

● — пребацивање оптерећења, изолација и заштита од кратког споја у једној компактној јединици.

3-полна трофазна заштита

● — истовремена заштита свих фаза за трофазна оптерећења.

Видљива изолација прекида

● — очистите тачку искључења када је отворена, обезбеђујући безбедно одржавање и искључивање у случају нужде.

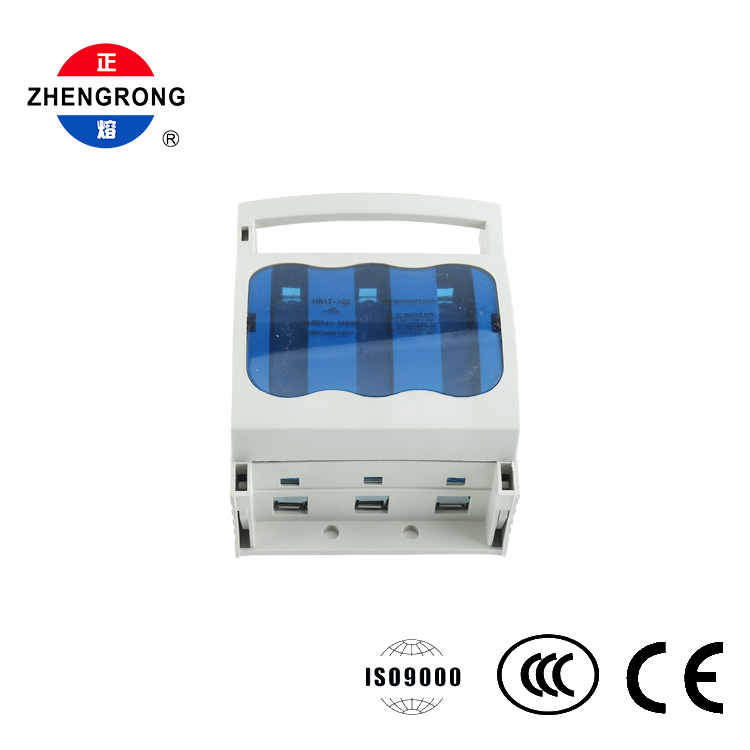

Прозиран плави прозор

● — стање осигурача видљиво на први поглед без отварања поклопца.

Дршка типа фиоке

● — широк хоризонтални рукохват за удобно и поуздано ручно пребацивање.

Двоструке опције монтаже

● — обујмице за ДИН шину од 35 мм или причвршћивање завртњима за флексибилну инсталацију.

Ојачано кућиште отпорно на ватру

● — најлон/ПБТ инжењерска пластика са ребрима за високу чврстоћу, изолацију и отпорност на топлоту.

Осигурајте стезаљке са вијцима

● — поуздано ожичење са лаким приступом за одржавање.

Прошириви дизајн

● — бочни прорези и резе подржавају упоредну монтажу и помоћне контакте.

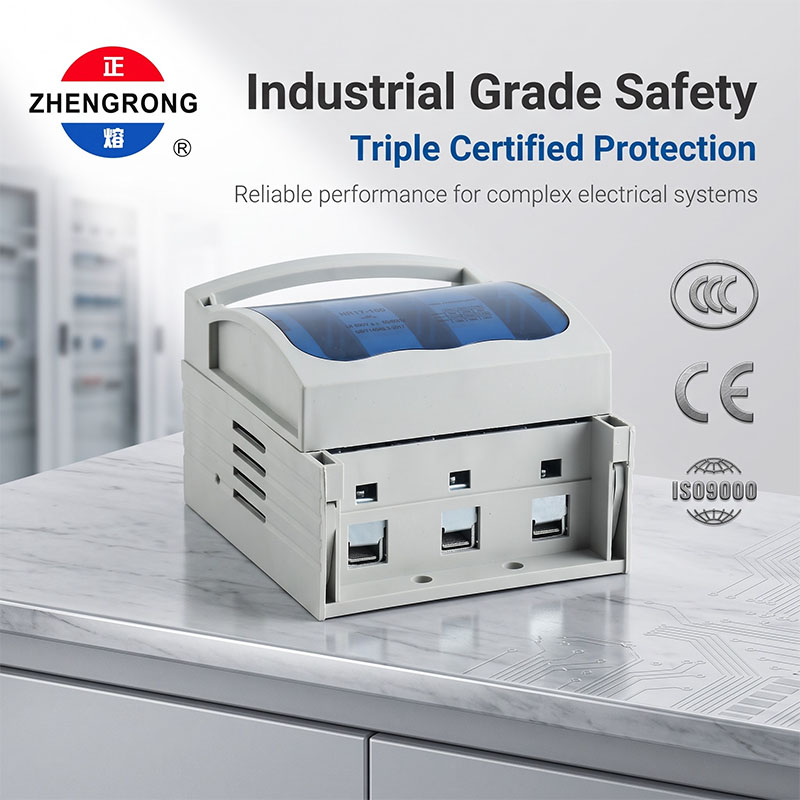

Квалитет сертификован

● — усклађено са ГБ/Т 14048.3-2017; ИСО9000, ЦЦЦ и ЦЕ сертификат.

● Фабричке разводне кутије и управљачки ормари

● Главни разводни панели и заштита грана у пословним зградама

● Искључивање струје и заштита од кратког споја за моторе и трансформаторе

● Нисконапонски дистрибутивни системи у индустријским постројењима

● Центри за контролу мотора

● Изолација одржавања и хитно укључивање

● Израђивачи панела, електричари и тимови за одржавање постројења
